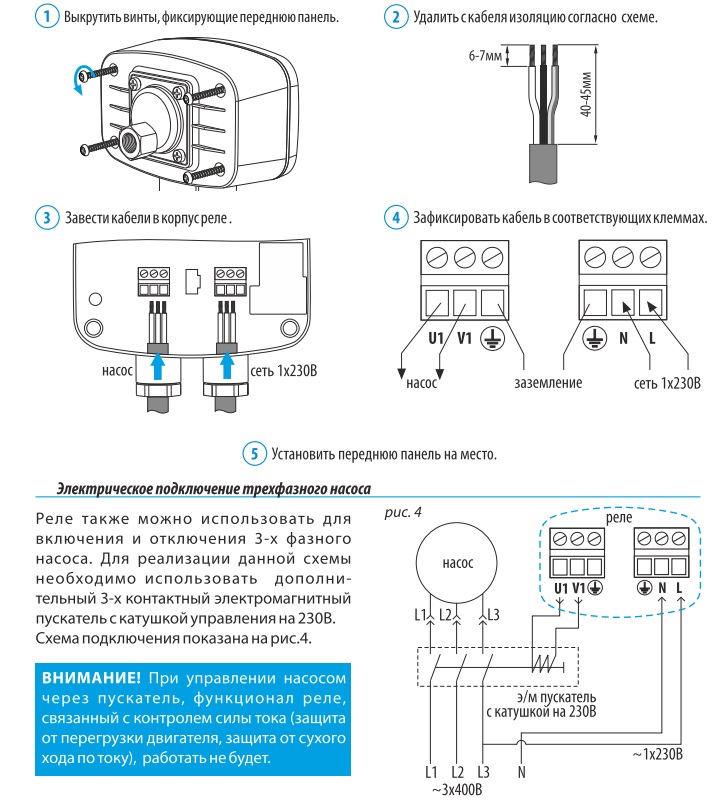

Реле давления Masterswitch-9M.1V предназначено для автоматического включения-выключения и защиты от аварийных режимов работы водяных электронасосов. Реле реагирует на уровень давления воды в месте его подключения к системе водоснабжения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Номинальное напряжение: 1х230В, 50Гц
• Максимальная мощность насоса (потребляемая из сети): 3000Вт
• Максимальный ток нагрузки (ток потребляемый насосом): 14А
• Диапазон настройки давления отключения насоса: 0.5-9 бар (0.05-0.9Мпа)
• Диапазон настройки давления включения насоса: 0.1-8 бар (0.01-0.8Мпа)
• Заводская настройка давления включения 1,5-2,5 бар.
• Класс защиты корпуса: IP65
• Исполнение: невзрывозащищенное
• Размер подключения к трубопроводу: 1/4″ (внутр.резьба)

ЗАЩИТНЫЕ ФУНКЦИИ:

2-х уровневая защита насоса от работы без воды (контроль по минимальному давлению в системе и по пониженному потреблению тока);

защита насоса от перегрузки по току (например, при блокировке насоса загрязнениями);

защита насоса от частых пусков (например, при разрыве мембраны гидроаккумулятора или при поломке обратного клапана);

ограничение времени работы насоса без остановки (например, при протечке или разрыве  трубопровода);

настройка отложенного пуска и отложенной остановки (для корректной настройки момента включения и отключения насоса);

индикация аварийных состояний.

отражения на табло потребляемого тока и давления  (режим манометра/амперметра);

ОГРАНИЧЕНИЯ

Реле устанавливается в защищенном от прямых солнечных лучей и осадков месте. В месте установки реле должны отсутствовать условия, способствующие образованию конденсата (высокая влажность, резкие изменения температуры воздуха и т.п.)

Максимально допустимое давление воды в корпусе устройства: 10бар (1МПа).

Максимальная температура воды:  +50°С.

Температура окружающей среды: +1°C – +50°С.

Максимальная относительная влажность окружающего воздуха:  90%.

Блок управления BRIO-2020 предназначен для автоматического управления включением и выключением однофазных поверхностных и погружных электронасосов. Блок управления контролирует работу насоса в автоматическом режим в заданном диапазоне давления. В случае падения давления ниже минимального блок включает насос, а при достижении максимального давления отключает насос.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Номинальное напряжение: 1х230В, 50Гц
• Максимальная мощность насоса (потребляемая из сети): 2200Вт
• Максимальный ток нагрузки (ток потребляемый насосом): 16А
• Диапазон настройки давления отключения насоса: 0.7-9,5 бар
• Диапазон настройки давления включения насоса: 0.5-9,3 бар
• Заводская настройка давления включения 1,5-2,5 бар.
• Класс защиты корпуса: IP65
• Исполнение: невзрывозащищенное
• Размер подключения к трубопроводу: переходник на ¼"М - ½" М, 1/4" накидная гайка

50 мм 0-10 бар, кл. 1,6% 1/4"

Реле давления является двухконтактным реле коммутации электрических цепей, срабатывающее по давлению воды.

Предназначено для управления насосами, мощностью до 1,5 кВт, создающими давление в водопроводе не менее 1,3 атм. При давлении в системе водоснабжения менее заданного  контакты реле замкнуты, и через них ток поступает питание на управляемое устройство (насос). При давлении в системе свыше заданного реле размыкает цепь питания, управляемое устройство отключается. Реле работает в автоматическом режиме.

Присоединительный диаметр 1/4 " резьба внутреняя.

Преднастройка 1,4 -2,8 бар

Параметры питания 220В /50 Гц

Класс защиты IP44 (защита от попадания предметов более 1 мм и защита от брызг воды падающих в любом направлении)

Реле защиты от сухого ходы является двухконтактным реле коммутации электрических цепей, срабатывающее по давлению воды. Предназначено для автоматического отключения насосов, мощностью до 1,5 кВт, при отсутствии воды в системе. При давлении в системе водоснабжения  менее 0,15-0.9 бар (в зависимости от настройки), происходит отключение питание насоса, и защита от поломки в результате работы без воды (сухого хода).

Присоединительный диаметр 1/4 " резьба наружная.

Диапазон регулировки 0,15-0,9 бар

Параметры питания 220В /50 Гц

Класс защиты IP44 (защита от попадания предметов более 1 мм и защита от брызг воды падающих в любом направлении)

Область применения

Устройство плавного пуска и защиты предназначено для выполнения плавного запуска и разгона  однофазных асинхронных двигателей с рабочим конденсатором и двумя обмотками.

Подобные двигатели массово применяются в таких изделиях как бытовые станки (дерево-обрабатывающие и металлообрабатывающие), воздушные компрессоры, приводы различных устройств, водяные электронасосы и т. д.

Положительный эффект от использования:

• Существенно уменьшается величина пускового тока, возникающего в обмотках при старте.
• Уменьшается просадка напряжения в сети.
• Устраняется ударная нагрузка на вал и подшипники двигателя и на соединенные с ним механизмы.
• Продлевается срок службы изоляционных материалов обмоток двигателя, что способствует увеличению его ресурса.
• При плавном запуске насосов исчезает резкое поднятие давления в трубопроводе — гидроудар.
• Дополнительно устройство осуществляет защиту двигателя от низкого и высокого напряжения в сети питания и от перегрузки по току.

Технические характеристики

• Номинальное рабочее напряжение сети: 1х230В, 50Гц
• Рабочий ток электродвигателя: не более 13А
• Мощность электродвигателя электрическая: не более 3000Вт
• Время разгона до номинальной скорости: 3,5-4сек.
• Уровень срабатывания защиты по  низкому напряжению: 160В
• Уровень срабатывания защиты по  высокому напряжению: 260В
• Уровни срабатывания защиты по току: 3А/5А/7А/9А/11А/13А
• Класс защиты: IP 55
• Исполнение: невзрывозащищенное
• Комплектация: кабель 1,3м с вилкой, кабель 0,2м с розеткой
• Габариты (ДхШхВ), мм: 300х90х80

Ограничения

• Макс. допустимое количество пусков (при T окр.среды 25°С и токе нагрузки не более12А): 80 в час с примерно равными интервалами.
• Температура окружающей среды при эксплуатации:  -5°C - +45°С.
• Максимальная относительная влажность окружающего воздуха:  90%.
• Не допускается попадание воды внутрь прибора.

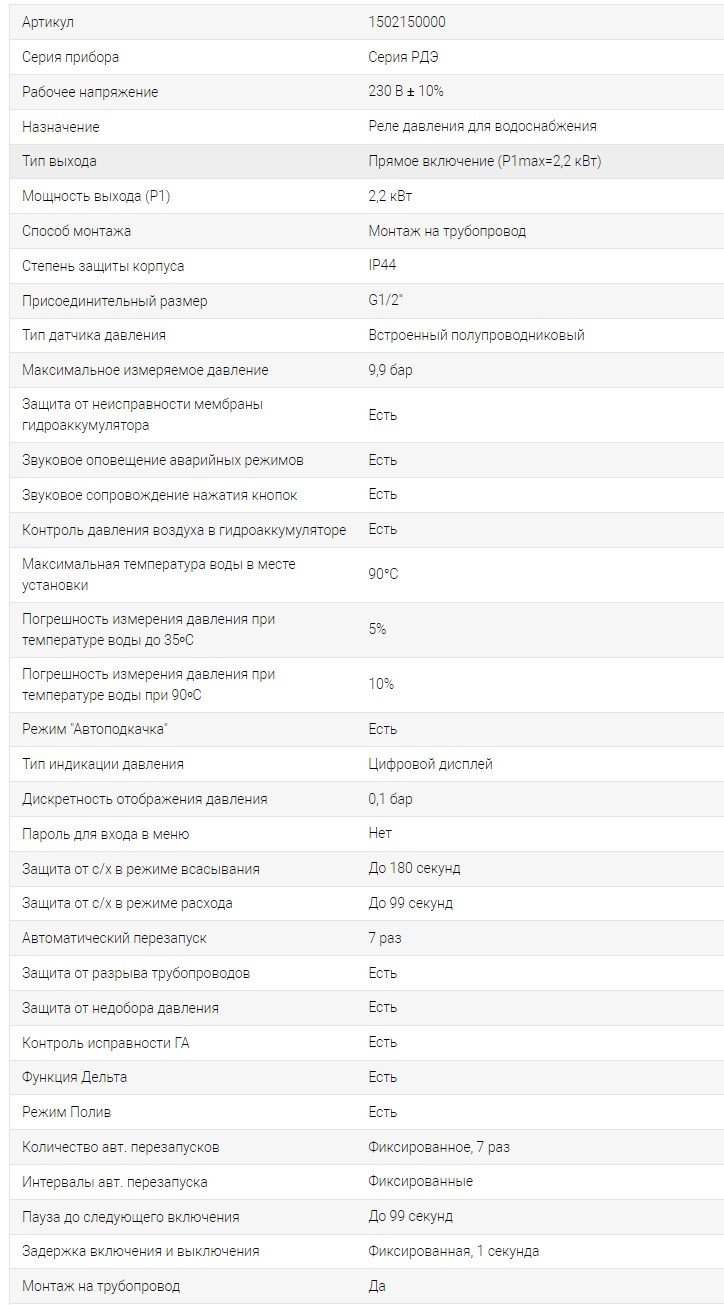

• Рабочее напряжение                                                       150 - 260 В
• Назначение                                      Реле давления для водоснабжения сплавным пуском
• Тип выхода                                                                            Плавное включение  (P1max=2,5 кВт)
• Мощность выхода (P1)                                                       2,5 кВт
• Способ монтажа                                                               Монтаж на стену
• Степень защиты корпуса                                               IP40
• Присоединительный размер                                      G1/4''
• Тип датчика давления                                                      Выносной керамический
• Выносной датчик давления                                              Да
• Плавная остановка                                                      Есть
• Максимальное измеряемое давление                              9,99 бар
• Погрешность измерения давления                              2%
• Тип индикации давления                                              Цифровой дисплей
• Дискретность отображения давления                              0,1 бар
• Звуковая сигнализация                                                      Есть
• Защита от с/х в режиме всасывания                              До 255 секунд
• Защита от с/х в режиме расхода                                      До 99 секунд
• Автоматический перезапуск                                              7 раз
• Защита от разрыва трубопроводов                              Есть
• Защита от недобора давления                                      Есть
• Защита от капельной утечки                                      Есть
• Контроль исправности ГА                                              Есть
• Функция Дельта                                                              Есть
• Режим Полив                                                                      Есть
• Таймерный режим                                                              Есть
• Количество авт. перезапусков                                      Фиксированное, 7 раз
• Интервалы авт. перезапуска                                      Реуглируемые до 255 минут
• Ограничение частоты включения                             До 99 раз в час
• Задержка включения и выключения                             Регулируемая, до 20 секунд
• Для малодебитных скважин                                             Да
• С плавным пуском                                                             Да
• Для насосов до 2,5 кВт                                                     Да

Реле давления является двухконтактным реле коммутации электрических цепей, срабатывающее по давлению воды.

Предназначено для управления насосами, мощностью до 1,5 кВт, создающими давление в водопроводе не менее 1,3 атм. При давлении в системе водоснабжения менее заданного  контакты реле замкнуты, и через них ток поступает питание на управляемое устройство (насос). При давлении в системе свыше заданного реле размыкает цепь питания, управляемое устройство отключается. Реле работает в автоматическом режиме.

Присоединительный диаметр 1/4 " внутренняя резьба

Преднастройка 1,4 -2,8 бар

Параметры питания 220В /50 Гц

Класс защиты IP 54

Частотные преобразователи FIM/FIT специально предназначены для управления асинхронными одно или трёхфазными электродвигателями водяных насосов, различных видов. Частотные преобразователи обеспечивают плавный пуск электродвигателя, снижение пусковых токов и, как следствие, снижают нагрузку на питающую электросеть, экономят электроэнергию, продляют срок службы насоса.

Частотные преобразователи FIM/FIT изменяют скорость вращения ротора электродвигателя таким образом, чтобы обеспечить постоянное давление воды в водопроводной системе, в зависимости от разбора. При увеличении разбора воды и падении давления в системе, скорость вращения электродвигателя плавно увеличивается и наоборот. Для контроля давления используется датчик давления, встраиваемый в водопровод. Принцип работы частотных преобразователей FIM/FIT основан на принципах широтно-импульсной модуляции сигналов с векторным управлением. После подключения и предварительной настройки работают в автоматическом режиме.

Тип электропитания Однофазное

Диапазон частот на выходе 20 — 50 Гц

Электропитание датчика давления 24В, 4-20мА

Макс. давление (бар) 9

Мин. ёмкость гидроаккумулятора (л) 2

Напряжение питания источника ~160В — 260В (~230 В) / 50Гц

Рабочий диапазон давления (бар) 0.5-9

Максимальный рабочий ток (А) 11.5

Мощность (Вт) 2200

Напряжение питания (В) 220

Частотные преобразователи FIM/FIT специально предназначены для управления асинхронными одно или трёхфазными электродвигателями водяных насосов, различных видов. Частотные преобразователи обеспечивают плавный пуск электродвигателя, снижение пусковых токов и, как следствие, снижают нагрузку на питающую электросеть, экономят электроэнергию, продляют срок службы насоса.

Частотные преобразователи FIM/FIT изменяют скорость вращения ротора электродвигателя таким образом, чтобы обеспечить постоянное давление воды в водопроводной системе, в зависимости от разбора. При увеличении разбора воды и падении давления в системе, скорость вращения электродвигателя плавно увеличивается и наоборот. Для контроля давления используется датчик давления, встраиваемый в водопровод. Принцип работы частотных преобразователей FIM/FIT основан на принципах широтно-импульсной модуляции сигналов с векторным управлением. После подключения и предварительной настройки работают в автоматическом режиме.

Электрическая сеть ~380В; 50Гц

Макс. мощность насоса 4 кВт

Макс. рабочий ток насоса 9,3 А

Частотные преобразователи FIM/FIT специально предназначены для управления асинхронными одно или трёхфазными электродвигателями водяных насосов, различных видов. Частотные преобразователи обеспечивают плавный пуск электродвигателя, снижение пусковых токов и, как следствие, снижают нагрузку на питающую электросеть, экономят электроэнергию, продляют срок службы насоса.

Частотные преобразователи FIM/FIT изменяют скорость вращения ротора электродвигателя таким образом, чтобы обеспечить постоянное давление воды в водопроводной системе, в зависимости от разбора. При увеличении разбора воды и падении давления в системе, скорость вращения электродвигателя плавно увеличивается и наоборот. Для контроля давления используется датчик давления, встраиваемый в водопровод. Принцип работы частотных преобразователей FIM/FIT основан на принципах широтно-импульсной модуляции сигналов с векторным управлением. После подключения и предварительной настройки работают в автоматическом режиме.

Электрическая сеть ~380В; 50Гц

Макс. мощность насоса 7,5 кВт

Макс. рабочий ток насоса 17,4 А

Частотный преобразователь SIRIO ENTRY 230 Italtecnica -  используется для автоматического включения-выключения насоса при установленных параметрах давления. В отличие от классической системы не требует реле сухого хода, гидроаккумулятора и манометра. Работа основана на технологии инвертора - измение подачи энергии в зависимости от потребления.

Преимущества:

- постоянное одинаковое давление на всех точках потребления,

- энергосбережение,

- плавный пуск и выключение насоса (увеличение ресурса),

- автоматическая перезагрузка с автономным режимом восстановления в случае работы "всухую",

- отслеживание нарушения герметичности во всей системе,

- система контроля силы тока,

- возможность задать две величины максимального давления с функцией дистанционного контроля.

Светодиоды и информация на табло сигнализируют о режимах работы устройства, а также о возникновении ошибок.

Питание сети: 230V (10%), 50(60Гц)

Выходное напряжение: однофазное 220V,

Максимальная мощность двигателя: 1500Вт,

Максимально допустимое давление: 8 бар,

Потеря давления: 0,1 бара на 150л/мин,

Диапазон регулировки давления выключения: 1,5-7 бар,

Диапазон регулировки давления включения: 1-6,7 бар.

Имеет подсоединения:  11/4 (внешняя)х1 1/4 (внешняя).

Подсоединяется в разрыв цепи электроснабжения насоса.

Частотный преобразователь UNIPUMP ВАРУНА — электронный блок, автоматически управляющий функциями остановки и пуска двигателя однофазного насоса мощностью до 2,2 кВт, при максимальной номинальной частоте до 50 Гц. Устройство модулирует частоту (Гц) входного тока двигателя насоса, изменяя скорость его вращения, в зависимости от потребности воды в системе. При этом давление в системе поддерживается на одном, заданном пользователем уровне, а мощность, потребляемая двигателем насоса, пропорциональна величине потока расходуемой воды, что позволяет существенно экономить электроэнергию при постоянно изменяющемся водопотреблении в течение суток.

Электрическая сеть ~220/230В; 50Гц

Макс. мощность насоса 2.2 кВт

Макс. рабочий ток насоса 18 А

Макс. пропускная способность 9 м³/час

Максимальный размер частиц 0,8 мм

Температура жидкости +5…+35 °С

Температура окружающей среды +5…+35 ºС

Макс. рабочее давление 9 бар

Управление Частотный преобразователь

Чувствительность датчика потока 2 л/мин

Заводская настройка давления включения Рмин 2 бар

Диапазон настройки давления включения Рмин 1,0…6,5 бар

Защита от «сухого» хода Да

Пробные пуски насоса Да

Манометр Да

Выход под гидроаккумулятор Нет

Степень защиты IPХ5

Присоединительный размер 1¼" х 1¼" дюйм

Диапазон частотной модуляции 20 Гц

Гарантия 12 мес.

«Акваконтроль УЗН» (устройство защиты насоса) предназначено для управления и защиты скважинных и поверхностных насосов не имеющих встроенных электронных систем управления, частотных преобразователей и плавного пуска. УЗН выполняет следующие функции:

плавный пуск и плавное отключение

защита от низкого и высокого напряжения в сети

Внимание:в моделях выпущенных после 13 мая 2019 года есть возможность отключения защиты по напряжению.

защита от заклинивания вала

защита от перегрузок по току и КЗ

защита от сухого хода

возможность отключения защиты по сухому ходу

в моделях выпущенных после 13 мая 2019 года есть возможность выбора графика плавного пуска:

- для тяжелых условий пуска в моделях для скважинных насосов;

- графика равномерного нарастания мощности в моделях для поверхностных насосов

УЗН обладает функцией "обучения" характеристикам подключённого насоса, что позволяет применять УЗН для любого насоса, подходящего соответствующей модели УЗН по мощности (подробнее об "обучении" на видео).

Защита по сухому ходу осуществляется без использования датчика давления или датчика протока.

УЗН предназначен для эксплуатации в зонах умеренного/холодного климата, в закрытых помещениях без искусственного регулирования климатических условий и отсутствия воздействия рассеянного солнечного излучения и конденсации влаги.
